Дозирующий комплекс TITAN-DK-24

Цена

2 084 614 руб.

Общий объем бункеров, куб. м. ....... 24
Объем одного бункера, куб. м. ....... 8
Количество бункеров, шт. ....... 3
Максимальная доза взвешивания, кг ....... до 2000
Погрешность дозирования, % ....... ±1
Скорость движения ленты, м \ с ....... 1
Давление в пневмосистеме, мПа ....... 0,6

Комплектация

Характеристики

Дополнительные опции

О продукте

Для установки дозирующего комплекса TITAN-DKS-24 понадобится лишь плотная ровная площадка. Фундамент не нужен.

Дозирующий комплекс TITAN-DKS-24 состоит из трех бункеров для инертных материалов (песок, гравий, щебень, песчано-гравийная смесь, керамзит, отсев и пр.) объемом по 8 куб. м. каждый, специальной рамы, тензометрического весового ленточного конвейера.

Каждый бункер оснащён секторным затвором с приводом от пневмоцилиндра «Camozzi» (Италия), и вибратором-встряхивателем «OLI» (Италия)

Тензометрический весовой ленточный конвейер располагается под бункерами и подвешивается на четырёх тензометрических высокоточных датчиках «CAS» SBA-2T (Ю.Корея). Общая грузоподъемность 8 т.

Для работы дозирующему комплексу необходим подвод сжатого воздуха (0,6 мПа). Это может быть как подготовленная цеховая магистраль, так и отдельный компрессор «ABAC» (Италия), который по желанию заказчика войдет в комплект поставки комплекса. Для установки компрессора предусмотрена площадка на раме дозирующего комплекса, спроектированная таким образом, что бы защитить компрессор от осадков и образующейся при работе пыли.

Инертные материалы (песок, гравий, щебень, песчано-гравийная смесь, керамзит, отсев и пр.) подаются в приёмные бункера с помощью грузоподъёмных механизмов. Бункера опционально могут быть оснащены решетками с ячейками различных размеров для защиты от попадания крупных фракций.

Управление дозированием компонентов осуществляется с пульта управления (опционально дозирующий комплекс может быть оснащён как полностью автоматическим пультом управления, так и обычным).

Дозация компонентов происходит путём открытия заслонок соответствующего бункера. За точностью набора необходимого веса компонентов следит автоматика. При затруднении высыпания компонентов из бункера на тензометрическую ленту, кратковременно включается вибратор-встряхиватель.

После набора необходимого веса компонента, автоматика включает движение ленты тензометрического конвейера и компонент подается в скип бетоносмесителя.

После освобождения ленты тензометрического конвейера цикл повторяется.

Бункера-инертных БИ-24 (3 х 8) - 3 секции. Общий объем 24 куб. метра

Подготовка под установку регистров для обогрева инертных материалов

Секторные затворы, с управлением пневмоцилиндрами "Camozzi" (Италия) - 3 шт.

Пневмооборудование "Camozzi" (Италия) - 3 электро пневмораспределителя, комплект фитингов и трубок, 3 клапана быстрого выхлопа, 1 пневморегулятор, фильтр с манометром

Вибратор "OLI" MVE300\3 (Италия) - 3 шт.

Опорная рама, установка без фундамента

Дозатор инертных ДИ-9 (конвейер) с футерованным приводным барабаном. Мощность привода 7,5 кВт

Оцинкованные ролики

Тензодатчики SBA-2T "Cas" (Ю. Корея) - 4 шт.

Коробка соединительная "CAS" (Ю. Корея)

Усилитель сигнала - преобразователь весовой

Паспорт на дозирующий комплекс и покупные изделия

Общий объем бункеров, куб. м. — 24

Объем одного бункера, куб. м. — 8

Количество бункеров, шт. — 3

Максимальная доза взвешивания, кг — до 2000

Погрешность дозирования, % — ±1

Скорость движения ленты, м \ с — 1

Давление в пневмосистеме, мПа — 0,6

Крупность заполнителя не более, мм — 100

Напряжение питания, В\Гц — 380\50

Мощность установленная, кВт — 8,4

Затвор секторный, управление пневмоцилиндрами, шт. — 3

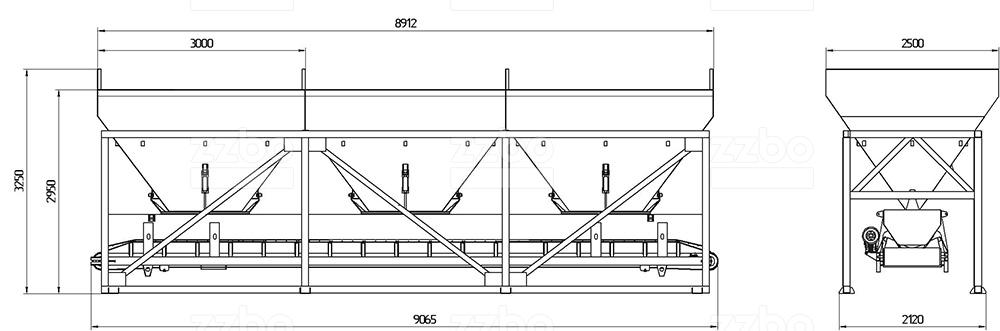

Масса не более, кг — 4500

Высота, мм — 3250

Ширина, мм — 2500

Длина, мм — 9065
