TITAN-Z7 с системой замкнутого оборота поддонов

Цена

11 798 760 руб.

Размер формовочной зоны, мм х мм ....... 1000 х 600
Высота формовочной зоны, мм ....... 50...300
Цикл формовки, сек ....... 30-60
Мощность вибростола, кВт ....... 11
Общая установленная мощность, кВт3 ....... 6
Частота колебаний вибростола, Гц ....... 45...85
Давление в гидросистеме, мПа ....... 6...12
Пример выпускаемой продукции

Комплектация

Характеристики

Дополнительные опции

О продукте

Данная модификация вибропресса оснащена полным набором оборудования, позволяющим исключить ручной труд и человеческий фактор при производстве готовой продукции и полностью автоматизировать работу.

Рабочий цикл данного вибропресса состоит из следующих этапов:
1. Формование изделий на поддон для готовой продукции.
2. Подача поддонов с отформованной продукцией в накопительный штабелёр (по два на один этаж)
3. Накопление партии вертикально штабелированных поддонов (2 шт. на одном этаже, 5 этажей)
4. Перемещение накопленной партии поддонов с готовой продукции к месту вылёживания (пропарочную камеру) при помощи погрузчика.
5. Перемещение поддонов с готовой продукцией из места вылёживания в понижающий штабелер для дальнейшего перемещения в зону гидросхвата.
6. Перекладывание гидросхватом готовых изделий с технологического поддона на транспортировочный. Отгрузка сформированных поддонов с готовой продукцией на склад.
7. Перемещение освобождённых поддонов в зону очистки, затем в зону кантования и, наконец, в магазин-накопитель поддонов перед вибропрессом.
8. повтор цикла.

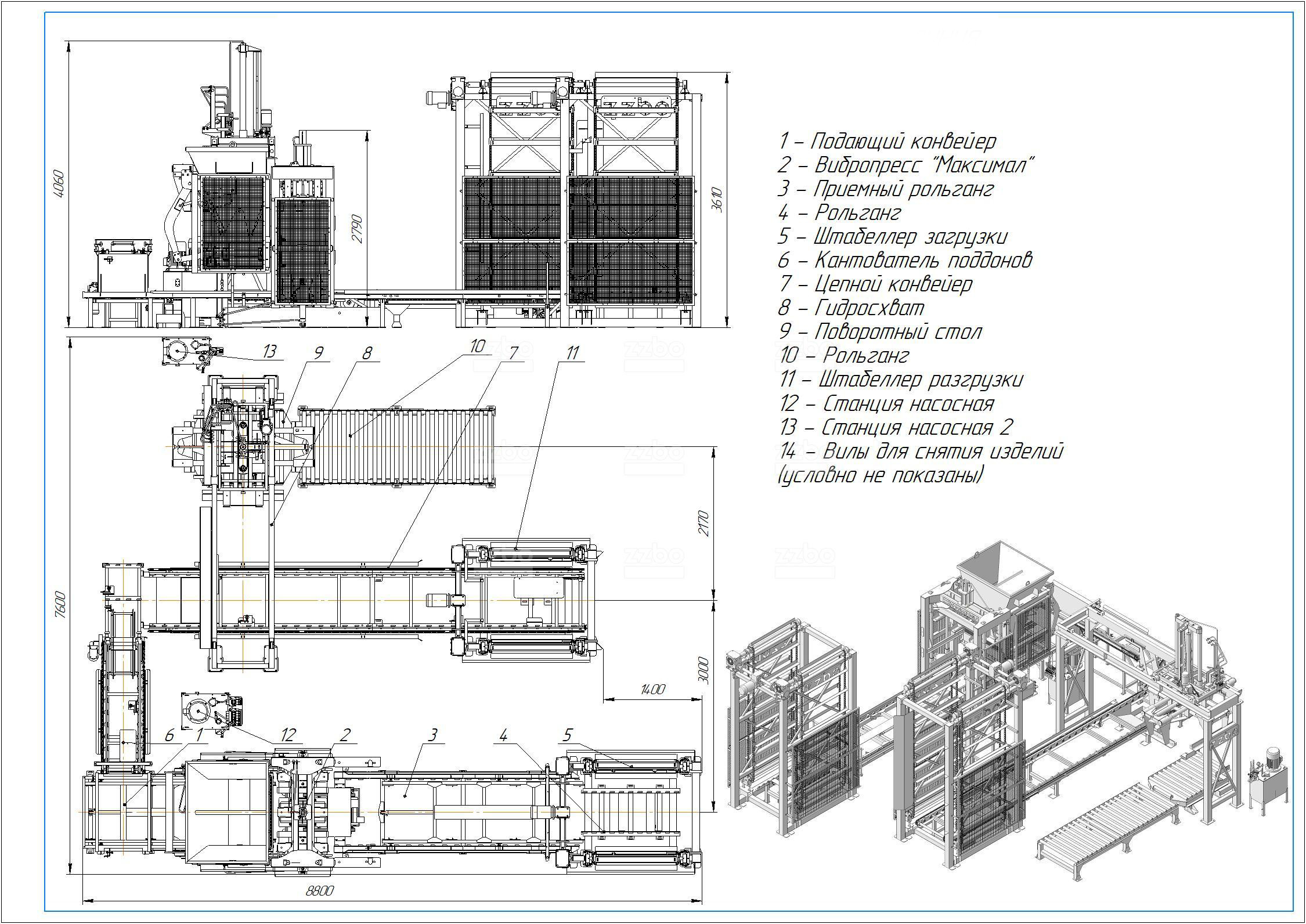

Рама вибропресса с 4 направляющими и траверсой

Вибростол с синхронизированными дебалансами в масляной ванне. Мощность 11 кВт

Частотный преобразователь «Schneider Electric», регулировка частоты от 45 до 85 Гц

Загрузочный бункер 1,2 куб. метра с гидравлическим шибером

Загрузочный модуль смеси с пассивным ворошителем, привод гидравлический

Синхронизатор направляющих матрицы

Пуансонодержатель с вибраторами

Синхронизатор пуансона

Защитные сетки для безопасности

Гидростанция мощностью 11,5 кВт. Комплектующие "RGC" (Италия)

Модуль подачи поддонов с конвейером и магазином поддонов на 10 штук

Рольганг для приема готовой продукции

Специальная щетка для устранения облоя на изделиях

Приемный рольганг штабелера готовой продукции

Штабелер загрузочный (для сбора поддонов с отформованными изделиями)

Стеллаж для поддонов с отформованными изделиями - 2 штуки

Штабелер разгрузочный

Конвейер цепной разгрузочного штабелера

Система для уборки готовой продукции с поддона и сборки на транспортировочный поддон

Система для сбора, очистки, переворота и подачи в вибропресс технологического поддона

Рольганг для уборки упакованных транспортировочных поддонов с готовой продукцией

Гидростанция мощностью 5,5 кВт. Комплектующие "RGC" (Италия) для линии разгрузки готовых изделий

Пульт автоматический по принципу "одна кнопка" для вибропресса МАКСИМАЛ

Силовой шкаф

Паспорт на вибропресс

Методическое пособие для подбора бетонных смесей

Размер формовочной зоны, мм х мм — 1000 х 600

Высота формовочной зоны, мм — 50...300

Цикл формовки, сек — 30-60

Мощность вибростола, кВт — 11

Общая установленная мощность, кВт3 — 6

Частота колебаний вибростола, Гц — 45...85

Давление в гидросистеме, мПа — 6...12

Количество формовок за час, шт. — 60...120

Напряжение питания, В\Гц — 380\50

Объем бункера, куб. м — 1,2

Загрузка матрицыЗагрузочный ящик с пассивным ворошителем, привод гидравлический

Подача поддоновМагазином поддонов, привод гидравлический

Система складирования поддоновШтабеллеры

Система по сбору готовой продукции с поддоновГидравлический пакетировщик

Режим работыАвтоматический

Длина, мм — 7200

Ширина, мм — 8800

Высота, мм — 4200

Масса, кг — 12000
